Conheça as ferragens para vidros temperados, aplicações e dicas técnicas

As ferragens para vidros temperados são essenciais para garantir sua correta aplicabilidade, já que se trata de um vidro de segurança. Existem duas formas de instalar essas placas: uma mais simples e outra mais tradicional.

A primeira simplifica o trabalho ao usar perfis de alumínio e a segunda se utiliza somente de ferragens. Se por um lado os perfis tornaram o processo mais rápido e isolaram melhor os contornos, há quem não goste do resultado estético.

Entretanto, é possível usar um layout que mistura as ferragens que são indispensáveis, como, por exemplo: suportes de fixação, dobradiças, trincos e outros com os perfis de alumínio, tendo um resultado melhor.

Esse é apenas um dos cuidados necessários para os profissionais que trabalham com vidros e que precisam entender a fundo como utilizar as ferragens. Ao longo deste conteúdo, vamos apresentar tudo o que você precisa saber sobre o assunto, tipos de ferragem ideal, além de dicas técnicas e muito mais. Acompanhe a leitura.

Cinco materiais de ferragens para usar com vidro temperado

Na instalação somente com ferragens para vidros temperados existem escolhas a serem feitas e, a depender das esquadrias de vidro usadas, umas serão melhores que outras.

A começar pela definição do material de tais componentes. Atualmente as ferragens são produzidas com os materiais:

• latão;
• aço inox;
• zamac;
• alumínio; e
• polímero automotivo.

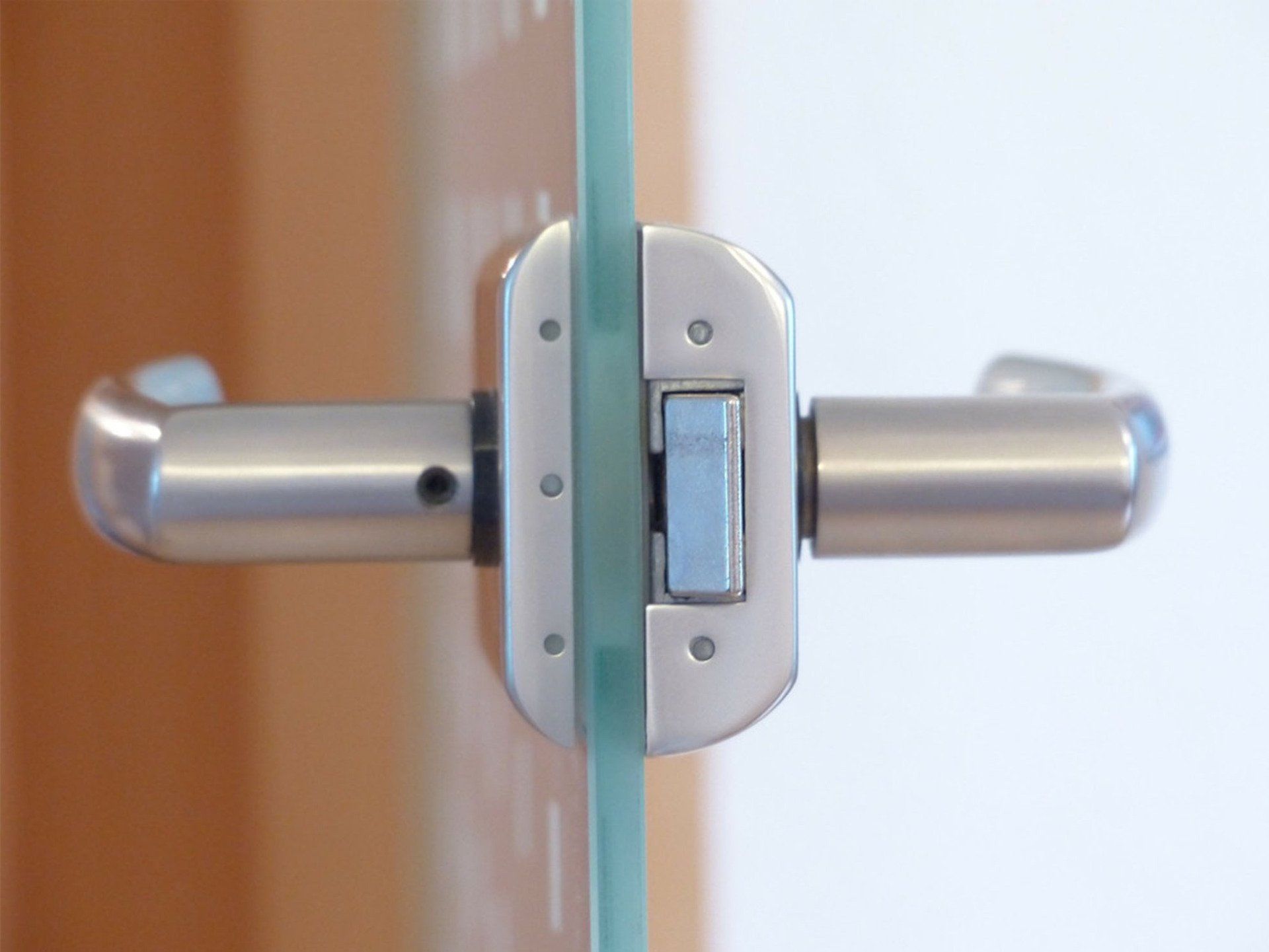

O latão e o aço inox são dois dos materiais mais resistentes para as ferragens. Porém, esbarram no fator custo.

Já o zamac e o alumínio são materiais facilmente injetados e de menor custo. No entanto, podem não oferecer resistência e durabilidade adequada em algumas instalações específicas.

Por fim, existe o polímero que, na verdade, compõe somente a parte externa das ferragens para vidro temperado, sendo o miolo feito em aço carbono. Este ocupa uma posição intermediária entre os materiais mais nobres e os de baixo custo.

Cada um dos materiais escolhidos para as ferragens é defendido pelos seus fabricantes, que apontam vantagens próprias de cada um. As esquadrias articuladas, por exemplo, podem exigir uma ferragem do tipo dobradiça para um efeito estético melhor.

Portanto, antes da escolha é bom avaliar o custo-benefício de cada opção conversando com cada um dos fornecedores, consultar artigos na Internet, ou ainda, ouvir vidraceiros experientes que tenham utilizado cada um desses materiais.

Linhas 1000 e 3000 de ferragens para vidro

Na família das ferragens para vidros temperados existem duas linhas principais:

1. Ferragens da Linha Santa Marina, também chamada de linha 1000.
2. Ferragens da Linha Blindex®, também chamada de linha 3000.

Essas duas linhas de ferragens foram implantadas pelas tradicionais fabricantes Blindex® e Santa Marina no período de implantação desse vidro de segurança no Brasil, perpetuando até o momento atual.

Cada ferragem possui um nome próprio e também um número para seu pedido. A numeração das ferragens da Linha Santa Marina sempre utiliza quatro dígitos que começam com o numeral 1, sendo as ferragens da linha Blindex®, também com quatro dígitos, porém iniciando com o numeral 3.

Normas de ferragens para vidro temperado

Em 2010 a Associação Brasileira de Normas Técnicas (ABNT) colocou em consulta nacional o projeto de norma ABNT NBR 16835. Essa norma, elaborada pelo Sindicato da Indústria de Artefatos de Metais Não Ferrosos no Estado de São Paulo (Siamfesp), em parceria com ferragistas de todo o Brasil, deve retornar para a comissão de estudos para ajustes.

O projeto prevê que fabricantes terão que seguir regras que foram desenvolvidas para proteger, principalmente, o usuário final do produto. Essas regras precisam ser aplicadas desde as portas até os pergolados de vidro porque trata-se da segurança dos clientes.

Segundo a nova regra, para maior rastreabilidade de infratores de normas em casos de acidentes e ferimentos, o nome dos fabricantes deve estar visível nas peças. Sua fácil identificação é necessária para garantir a qualidade do produto em aplicações como guarda-corpos e fachadas de vidro, por exemplo.

Além disso, prescreve que uma furação especialmente projetada para cada ferragem ou mola deve existir com aperto de parafusos apropriado. Ao se apurar responsabilidades, o instalador deve responder pela execução de todos os procedimentos apropriadamente.

Os principais tipos de ferragens têm as suas aplicações mais indicadas, seja para placas maiores ou ter um efeito melhor. Confira na tabela abaixo:

Capacidade de carga das ferragens para vidros

Seja em portas pivotantes ou normais, os vidros temperados exigem ferragens especiais para peças mais largas. Em alguns casos essa utilização não é suficiente e a sustentação deve ser deslocada para o meio da porta.

A nova norma (NBR 16835) contempla esse aspecto para definir de quem é a responsabilidade em caso de acidente provocado por erro no dimensionamento das molas e ferragens.

O projeto de norma de ferragens também define as cargas máximas que cada ferragem suporta e, caso o instalador não se atente a esses limites, poderá ser responsabilizado em caso de acidentes.

Modificações feitas pelos vidraceiros nas ferragens, para que estas se adaptem à instalação, chamadas popularmente de “gambiarras” também são itens levados em conta no processo de apuração de responsabilidades.

Quando pensamos em estruturas que oferecem risco, como pisos de vidro, a segurança e confiança do vidro é especialmente necessária. Principalmente, porque a quebra ou ruptura nessas ocasiões oferece risco à vida.

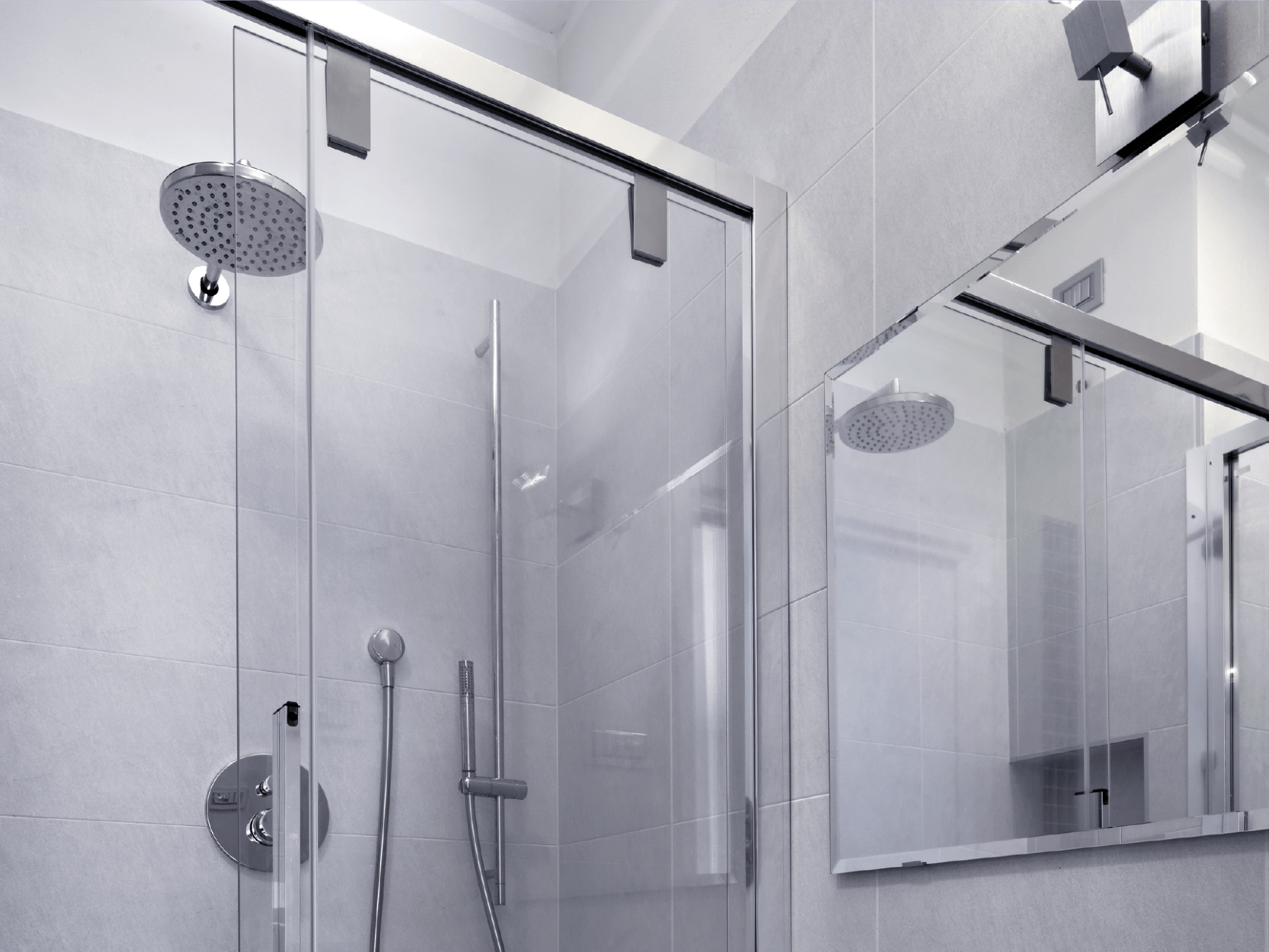

Ferragens Jumbo para vidro temperado

Com a nova regulamentação, ganham maior importância as dobradiças especiais, desenvolvidas para suportarem portas com maior tamanho e, consequentemente, maior peso.

Praticamente todos os fabricantes de ferragens desenvolveram seus próprios modelos para grandes cargas, sendo que o nome “Dobradiça para Portas Jumbo”, tem sido o mais utilizado.

Essas ferragens para portas de vidro temperado são capazes de suportar peças com até 1300mm de largura. Atendem à tendência dos projetistas de utilizarem mais vidros sem interferências visuais em suas instalações.

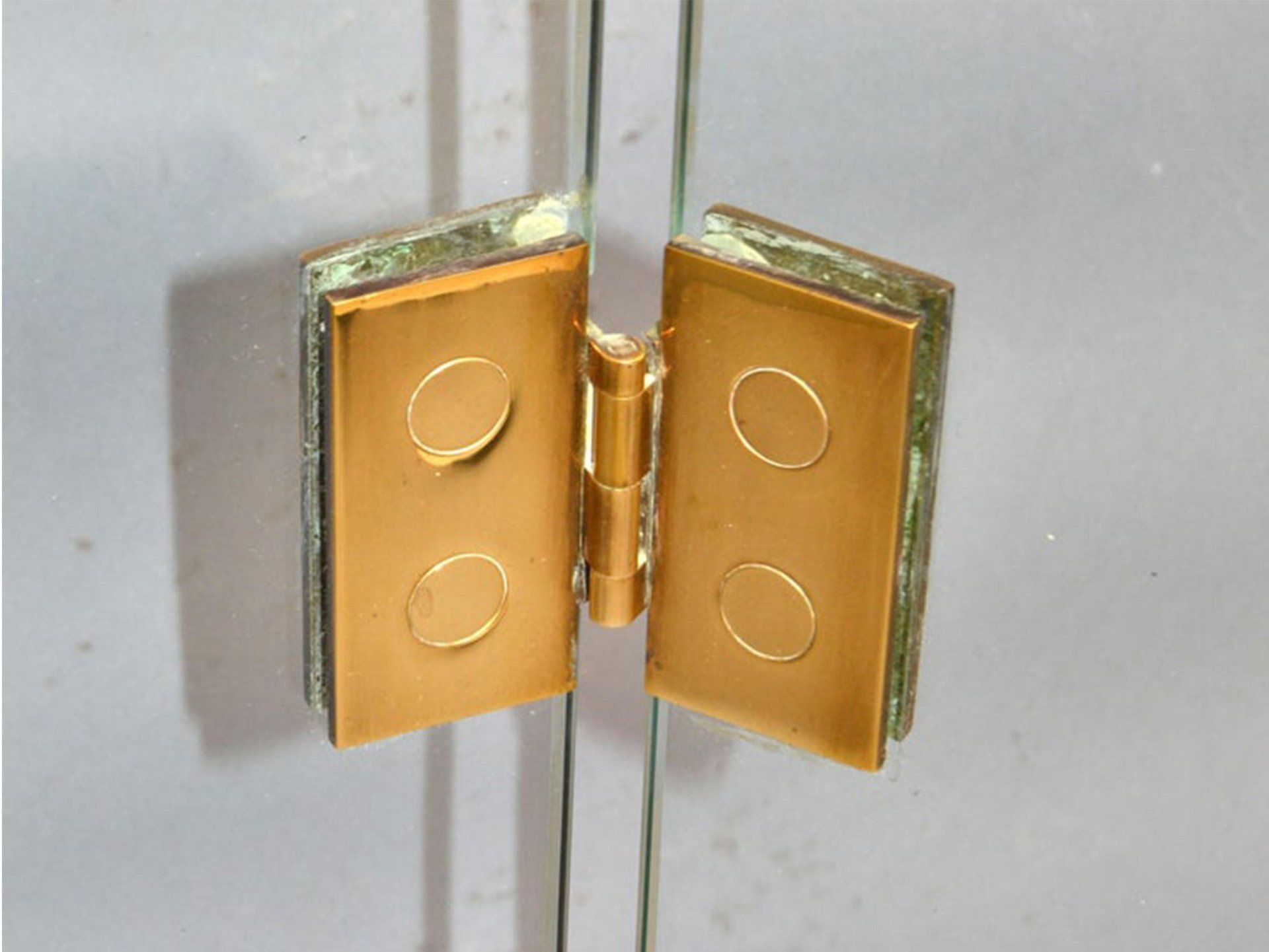

Ferragens articuladas, flex ou de canto para vidro

Se, por um lado, projetistas estão adotando cada vez mais a utilização de portas pivotantes com grandes dimensões, por outro lado, o aumento da população e a necessidade de suprir o déficit habitacional com a construção de imóveis com preços que “caibam no bolso” dos compradores, têm favorecido as construções de apartamentos extremamente pequenos.

E, nesses apartamentos, os banheiros não são capazes de receber boxes convencionais pelo pouco espaço que disponibilizam.

Com essa tendência, e também com a das Tiny Houses, ganham importância as ferragens para montagem de portas e boxes articulados. Estas ferragens são comumente conhecidas como Ferragem Flex, “Ferragem Articulada'' ou ferragem de canto para vidro temperado.

Elas permitem abertura máxima da porta em vãos pequenos, que se recolhem para dentro de portas internas ou do box de banheiro, permitindo a passagem ou entrada de grávidas e pessoas com maior volume corporal, seguido de posterior fechamento sem impedimentos.

Sistemas que promovem fechamento automático

Dobradiças para portas pivotantes podem ser associadas a uma mola de piso para que o fechamento seja automático, mantendo a porta fechada.

Em locais públicos esse fechamento automático pode ser essencial, principalmente nos centros urbanos, onde é preciso controlar com cuidado quem entra e quem sai. E tal controle de acesso pode ser feito usando, conjuntamente com a mola de piso, uma fechadura elétrica.

Porém, existem casos mais simples, em que o fechamento da porta não exige tal nível de segurança. Para esses casos foram projetados diversos tipos de dobradiças com fechamento automático, produzidas por diversos fabricantes brasileiros.

Algumas dotadas de molas internas e outras simplesmente com um miolo de poliéster, que faz com que a porta se feche automaticamente pela ação da gravidade.

Ferragens para barreiras e guarda-corpos

Por fim, uma tendência que começou há uma década e se expandiu entre as vidraçarias é a utilização de ferragens para montagem de corrimãos e barreiras de passagens de vidros temperados.

Existem dois modelos principais, o primeiro, na forma de botões prolongadores de aço inox, que são aplicados em quatro pontos nos dois cantos inferiores de cada peça de vidro temperado, sustentando-a na posição vertical.

O segundo modelo é reproduzido em dezenas de modelos de torres modulares, que sustentam o vidro temperado por parafusamento na posição vertical através de quatro furações em sua base.

É importante destacar que a utilização dessas ferragens em vidros temperados é válida somente em barreiras de passagens, ou seja, barreiras instaladas no andar térreo. Isso exige atenção pois guarda-corpos de vidro mal projetados oferecem risco às pessoas.

Se a utilização dessas ferragens for feita com o objetivo de impedir quedas de pessoas em alturas superiores a um metro, passam a valer as especificações que constam na Norma de Guarda-Corpos da ABNT (NBR 14 718), com exceção dos projetos que especificam a utilização do vidro Temperado Laminado.
