12 tipos de esquadria de vidro que todo profissional deve conhecer

Na arquitetura as esquadrias, também  chamadas de caixilho, definem um conjunto de peças que formam a moldura para acomodar os vidros para fechamento de fachadas, janelas, portas, portões, venezianas e guarda-corpos.



O vidro está nesse universo, mas existem divergências quanto a isso. Alguns modelos de vidro, especialmente os temperados e os laminados de temperados, podem ser sustentados apenas por ferragens, sem a necessidade de moldura.



E, como não existe a necessidade de esquadrias para sustentá-los, defende-se que não deveriam ser incluídos nessa lista. As esquadrias de madeira, ferro, aço são as mais antigas, já as esquadrias de PVC, alumínio ou outros materiais usados para sustentar as placas de vidro são mais recentes.



Continue lendo nosso artigo porque vamos falar sobre o custo e o valor das esquadrias, bem como todos os tipos. Confira!



Custo e valor

As esquadrias e os vidros são os itens mais utilizados, sendo responsáveis pelo consumo que pode variar de 10% a até 20% do valor de uma obra. Logo, a avaliação do tipo de esquadria é fundamental em um projeto, nem sempre economizar é a melhor opção, afinal..



Tudo deve estar de acordo com a necessidade. Apesar do custo proporcional, as esquadrias podem valorizar os empreendimentos e gerar conforto. Além disso, aumenta a produtividade em ambientes de trabalho, gerando mais vendas no comércio, e economiza energia elétrica.



A escolha das esquadrias e vidros inadequados podem gerar desconforto, excesso de ruídos externos, entrada de água e calor excessivo que pode exigir mais do ar-condicionado ou até mesmo reformas corretivas.



Optar pelo vidro insulado pode resolver o problema dos ruídos e desconforto gerado pelo calor e, quando aliado com a esquadria certa, o efeito fica ainda melhor.


Sistemas e nomenclaturas

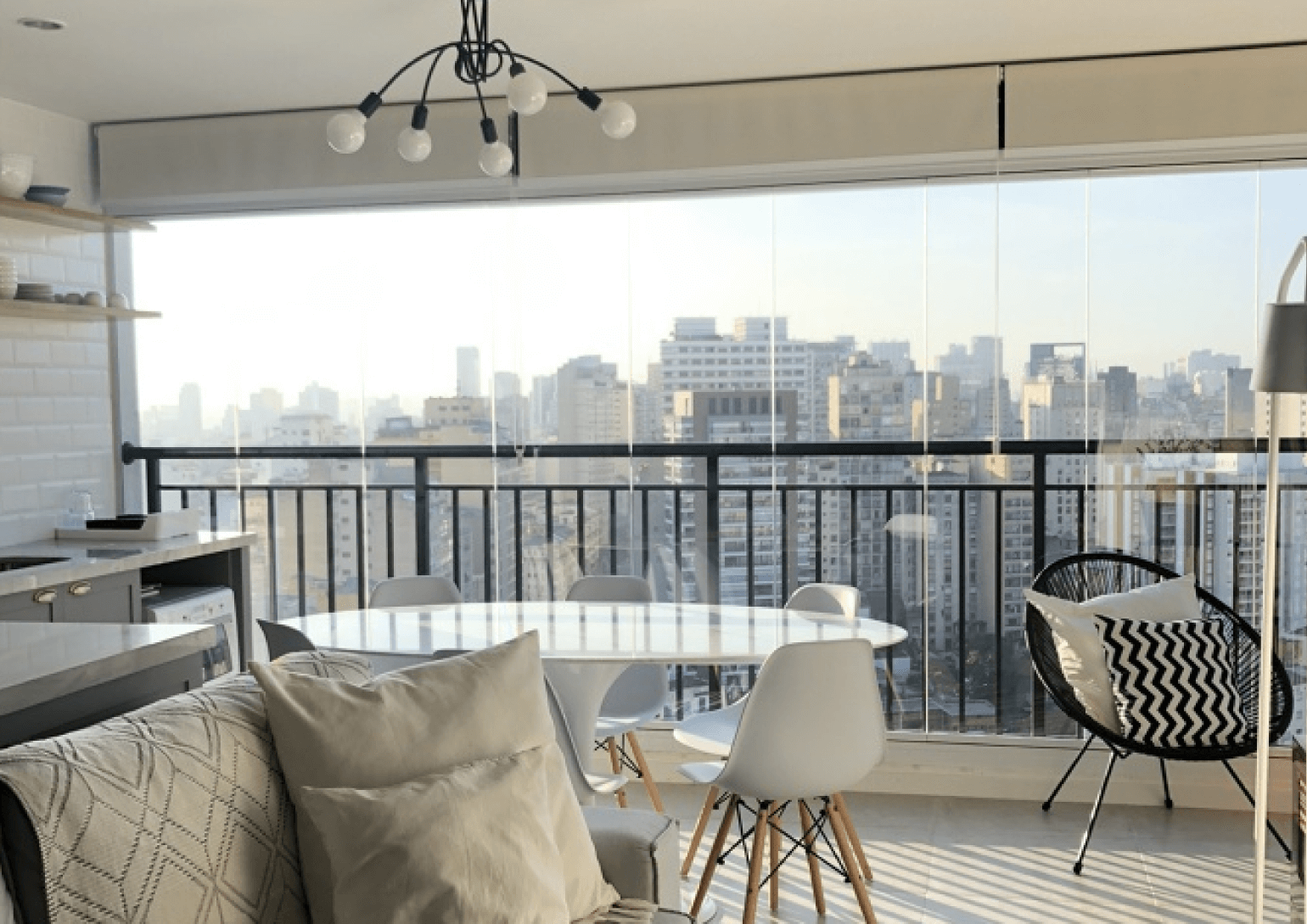

esquadria para fechamento de varanda de vidro

Existem dezenas de tipos de esquadrias com várias denominações diferentes e algumas com mais de um nome descritivo.Fora isso, elas podem variar no material. As mais antigas são as esquadrias de ferro, aço e madeira, enquanto as mais novas são feitas de alumínio e PVC.



O tipo de esquadria é definido pelo tipo de abertura, que é o que dá nome ao caixilho. Dependendo da região brasileira em que são utilizadas ele varia. Conheça a seguir, 12 tipos de esquadrias de vidro:


  1. esquadrias articuladas, camarão e retráteis;
  2. esquadria basculante;
  3. esquadria de abrir;
  4. esquadria de correr;
  5. esquadria de giro;
  6. esquadria deslizante;
  7. cortina de vidro, fechamento de varanda e fechamento de sacada;
  8. esquadria giratória;
  9. esquadria guilhotina;
  10. esquadria Maxim-ar;
  11. esquadria oscilobatente;
  12. esquadria tomba e gira.


1. Esquadrias articuladas, camarão e retráteis

Aqui estamos falando de portas e janelas compostas por quatro ou mais folhas que se abrem através de um sistema articulado ou retrátil. São também denominadas portas ou janelas camarão.


Camarão é uma nomenclatura muito utilizada na Região Sudeste para denominar as portas ou janelas articuladas ou retráteis. E quando falamos das retráteis, falamos das articuladas ou camarões.


O mais comum é que as portas ou janelas de vidro retráteis sejam feitas com esquadrias de alumínio devido à flexibilidade e leveza do material.


2. Basculante

Nesse sistema as peças giram em torno de um eixo até atingir a posição perpendicular em relação ao batente, abrindo vãos para ventilação. Quando se fala em basculante se pensa em janelas e partes de fachadas na posição horizontal.



Mas existem portas e portões que também podem ser chamados de basculantes, sendo que alguns giram na posição vertical.


3. De abrir

Embora o nome “De abrir” pareça redundante, já que praticamente todas as esquadrias incluem a possibilidade de abertura e fechamento. Entretanto, usa-se o termo para diferenciar esquadrias “de giro” das portas e janelas deslizantes em várias localidades.


4. De correr

Também é um termo que pode parecer estranho em algumas regiões brasileiras. As portas “de correr” são deslizantes. Ou seja, aquelas que “correm” sobre um trilho no piso ou embutido na parte de cima de um perfil superior através de roldanas e rodízios.


5. De giro

É o nome descritivo mais utilizado nos textos de normas técnicas da ABNT, especialmente quando se referem a portas e janelas que se abrem em movimentos angulares sobre pivôs ou por dobradiças.



6. Deslizante

Denomina as portas ou janelas que “deslizam”, através de rodízios ou roldanas, sobre trilhos instalados no piso ou no perfil superior. O mesmo que as portas e janelas “De Correr”.



7. Cortina de vidro, Fechamento de varandas e Fechamento de sacada

Um dos vários nomes de um sistema criado na Finlândia de envidraçamento de sacadas ou varandas. Essa esquadria permite a abertura em um ângulo de mais de 90% do vão e as cortinas utilizam várias folhas de vidros temperados ou laminados.



As peças são suportadas por dois pontos de fixação, um no topo e outro na base, que permitem o giro e deslocamento individual de cada lâmina para uma área no canto do vão, chamado de estacionamento.



O sistema, apesar de poder ser considerado uma esquadria, é classificado apenas como instalação complementar. Isso acontece por geralmente ser instalado após as fachadas prontas e também por não terem a obrigatoriedade de serem estanques.



Podemos dizer que fechamento de sacada é o mesmo que a cortina de vidro. Arquitetonicamente, a sacada é construída sobre uma superfície externa, não segue o alinhamento da parede e parece estar fora da construção.



Enquanto fechamento de varandas é o nome dado para cortina de vidro em algumas regiões do país, pois a varanda é um cômodo de extensão da fachada de casas ou apartamentos.



8. Giratória

O nome é muito parecido com a denominação “De giro”, mas refere-se a um produto muito diferente. Ele se refere ao sistema dotado de quatro a seis portas de vidro encaixilhado e unidas ao centro.



São suportadas por uma barra central e permitem a entrada e saída através de giro manual ou de modo eletrônico. Normalmente, são usadas em portarias de hotéis e bancos, tendo como função principal controlar o acesso e o conforto térmico interno.



9. Guilhotina

A palavra guilhotina faz referência ao fato desse sistema de janelas apresentar um deslocamento parecido com as guilhotinas europeias. Ou seja, suas folhas podem se manter fixas na parte de cima.



Por meio de travas na primeira posição, há a opção de ficarem as duas folhas em descanso sobre o batente inferior. Existe também a possibilidade de manter todo o vão fechado, com uma das lâminas travadas na parte de cima e a segunda em descanso.



10. Maxim-ar

Sistema aplicado em janelas ou fachadas que permite a abertura com giro em dobradiças posicionadas no topo. Na abertura a peça de vidro é projetada para fora, com possibilidade de regular o ângulo de abertura de zero a aproximadamente 60 graus.



11. Oscilobatente

Aqui, trata-se de uma porta ou janela com esquadria de alumínio, PVC ou madeira que permite a folha de vidro no caixilho abrir em de até 180º. Também sendo possível tombar para o lado interno, tornando versátil a ventilação do ambiente.



Possui travamento multiponto graças ao sistema de câmara europeia. É denominado popularmente no Brasil de janela “tomba e gira”.



12. Tomba e gira

Nome popular das portas e janelas oscilobatentes adotado em várias regiões brasileiras.


A importância dos materiais certos

Para alcançar um resultado satisfatório nos projetos é preciso contar com os melhores materiais sempre. Mesmo respeitando o orçamento é possível encontrar o que se encaixa na sua necessidade sem gastos exorbitantes com as esquadrias e vidros.


Um projeto bem elaborado e bem feito, mas mal planejado com aquilo que compõe ele, será um mau projeto no fim das contas. Isso porque, sem os vidros e esquadrias corretos, gastos com energia elétrica por causa do ar-condicionado podem ser maiores, por exemplo.


Felizmente, a Divinal está desde 1953 fabricando o que tem de melhor em vidros planos. Além disso, nós temos vendedores experientes, capazes de te ajudar a fazer a melhor escolha. Também temos em estoque vidros que já foram descontinuados.


Conheça nosso portfólio de produtos ou entre em contato com a nossa equipe comercial para saber como podemos te ajudar a entregar um projeto incrível em sua próxima obra.
